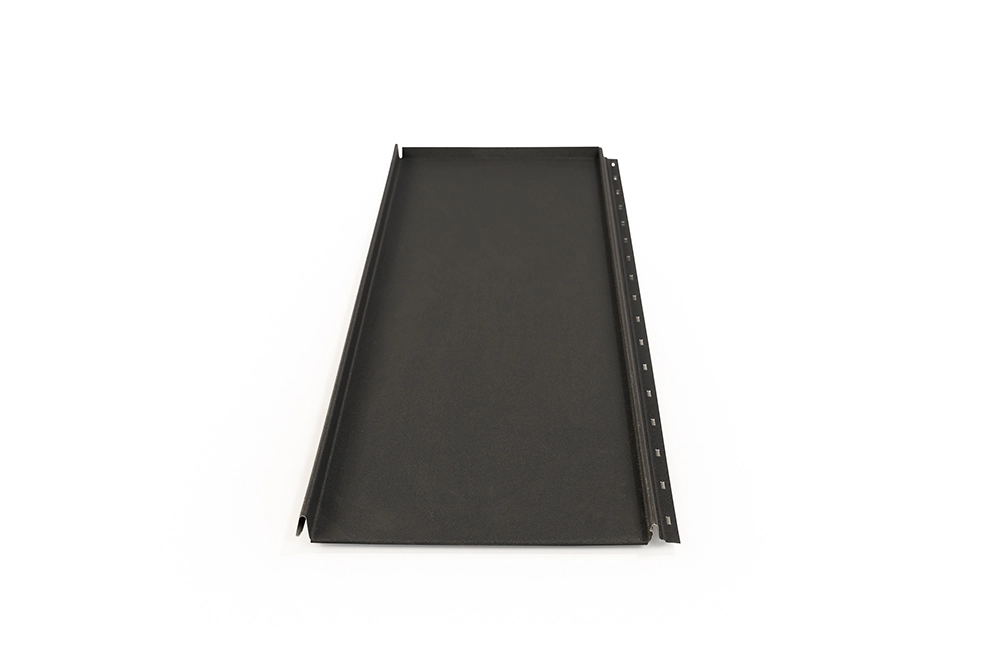

Strešná krytina jaffa click systém
Krytina vyrobená z lakovaného pozinkovaného plechu, alebo hliníkovaného lakovaného plechu , ktorá imituje vzhľad falcovanej krytiny.
Vyznačuje sa jednoduchým zacvaknutím dutej drážky, takzvaný CLICK systém.
Kotviace skrutky sú skryté.

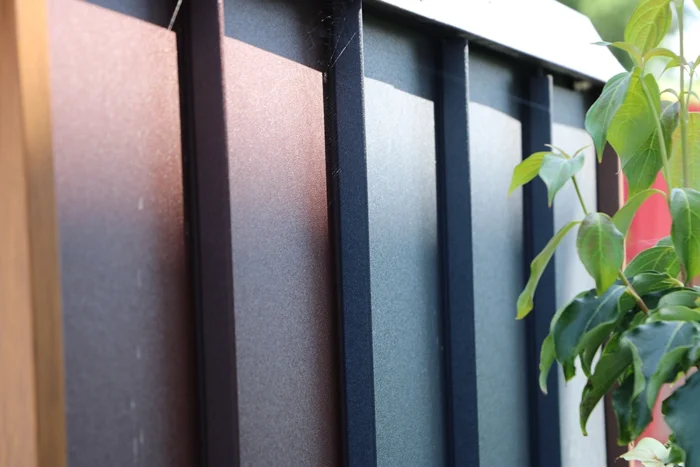

Click systém je vhodný na všetky typy striech: nové strechy, rekonštrukcie

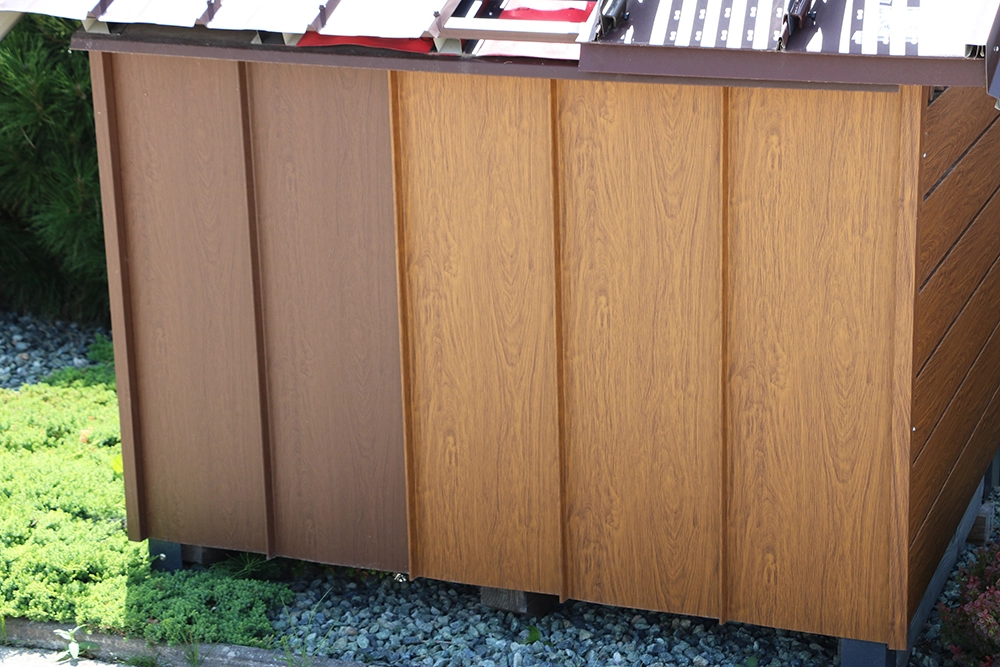

a fasádne obklady.
Minimálny sklon strechy je 7° a pri napájaní plechov 14°.
TECHNICKÝ NÁKRES
TECHNICKÉ DETAILY
| Material |
Hrúbka (mm) |
Váha krytiny m2 (kg) |
Vstupná šírka (mm) |
Celková krycia šírka (mm) |
Dĺžka (mm) |
Latovanie (mm) |
Výška profilu (mm) |
Farby |
| Pozinkovaný plech LPL texturovaný | 0,50 | 5,38 | 416,60 | 310 | 300 ÷ 12 000 | plný záklop | 25 |
RAL 3009 TXT, RAL 7016 TXT, RAL 8004 TXT, RAL 8017 TXT, RAL 9005 TXT, RAL Extra Zlatý dub TXT, RAL Extra Tmavý dub TXT |
| Hliníkový plech AL texturovaný | 0,70 | 2,57 | 416,60 | 310 | 300 ÷ 12 000 | plný záklop | 25 |
RAL 7016 TXT, RAL 8017 TXT, RAL 9010 TXT, RAL Extra Svetlé drevo TXT, RAL Extra Mahagónové drevo TXT, RAL Extra Corten TXT |
Materiál
Montážny návod

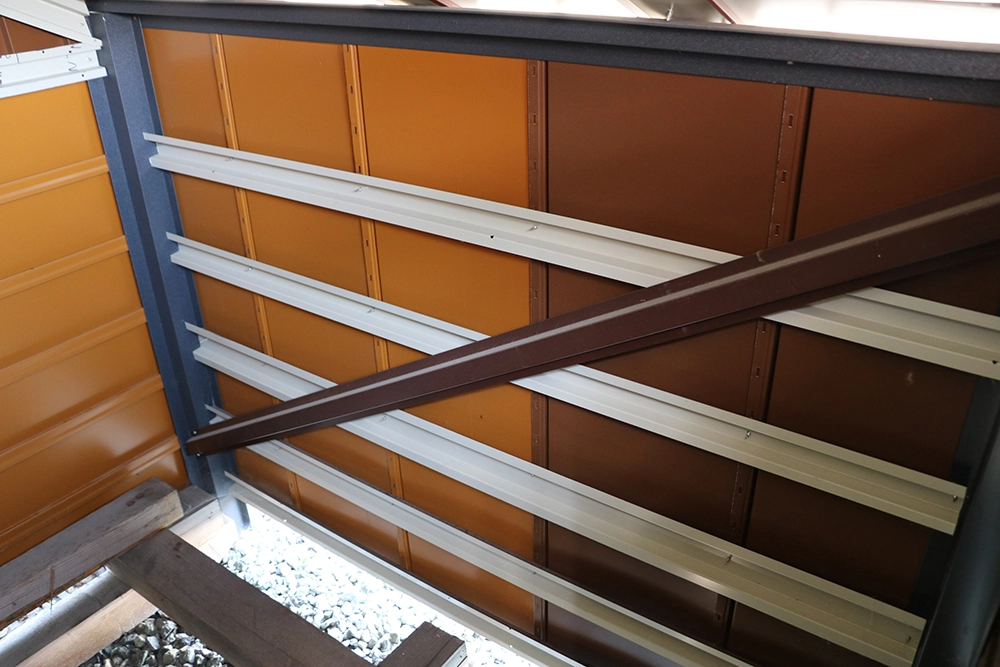

Štandardný spôsob latovania je plný záklop.
Pri CLICK SYSTÉME je dôležite použiť štartovací plech.
Kotviaci materiál používame každých 30 cm pri lakovanom pozinkovanom
plechu LPL a pri hliníkovom plechu AL každých 40 cm.

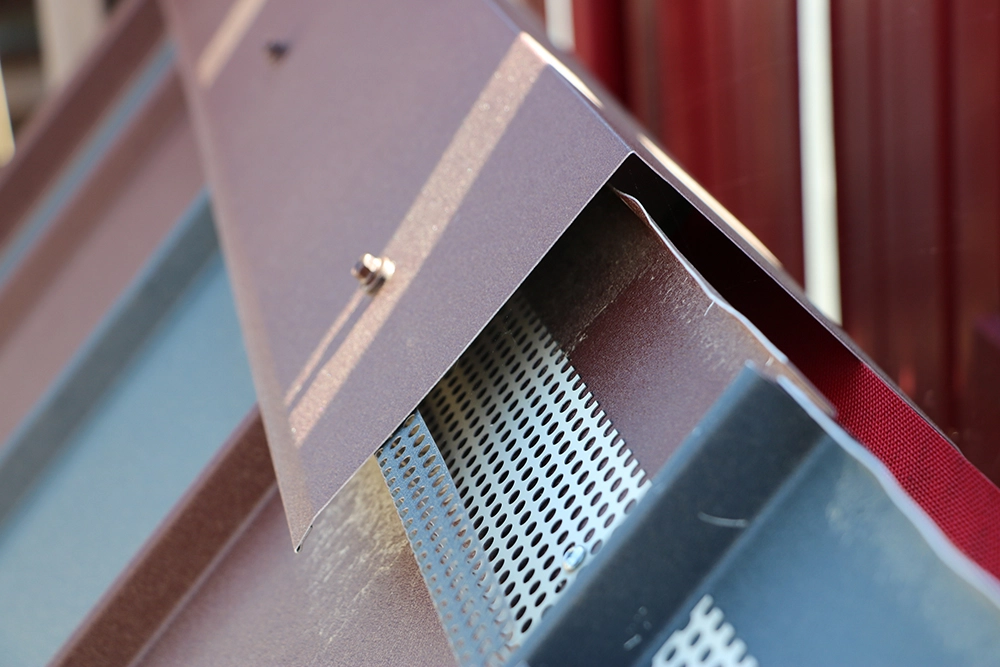

Taktiež je dôležité použiť vetracie mriežky z dierovaného plechu.

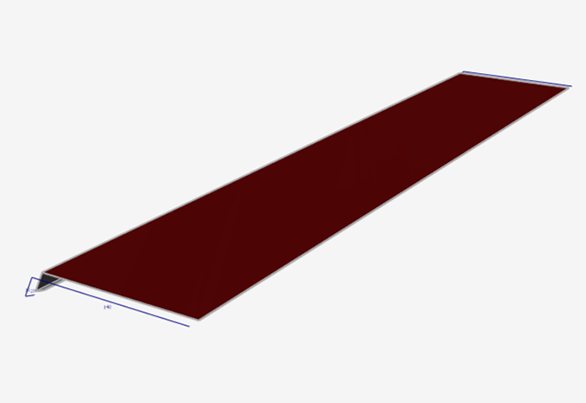

SYSTÉM KLAMPIARSKYCH PRVKOV
