Strešná krytina JAFFA

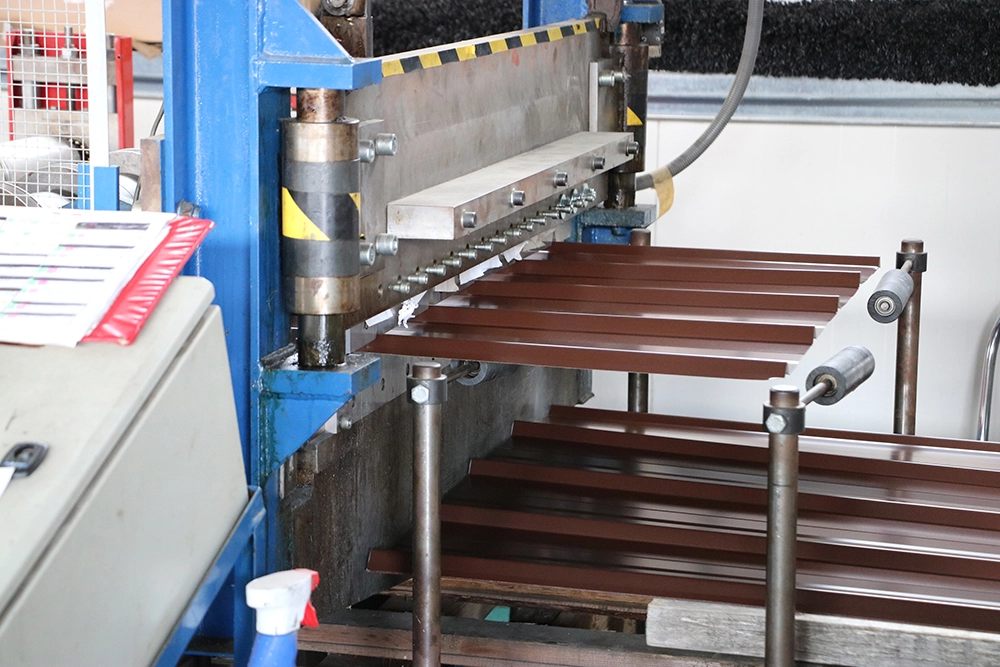

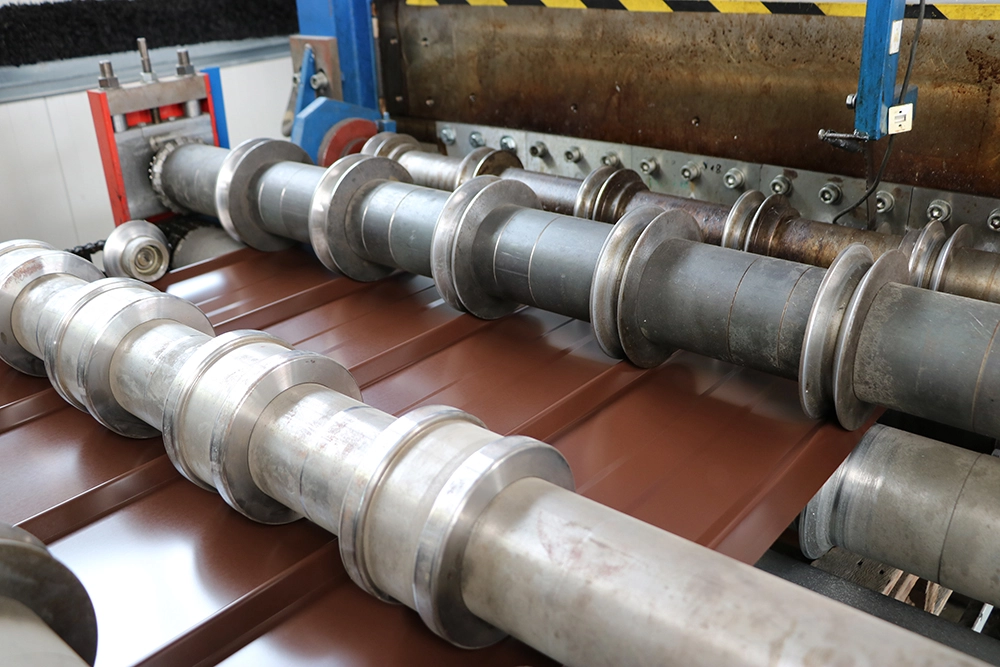

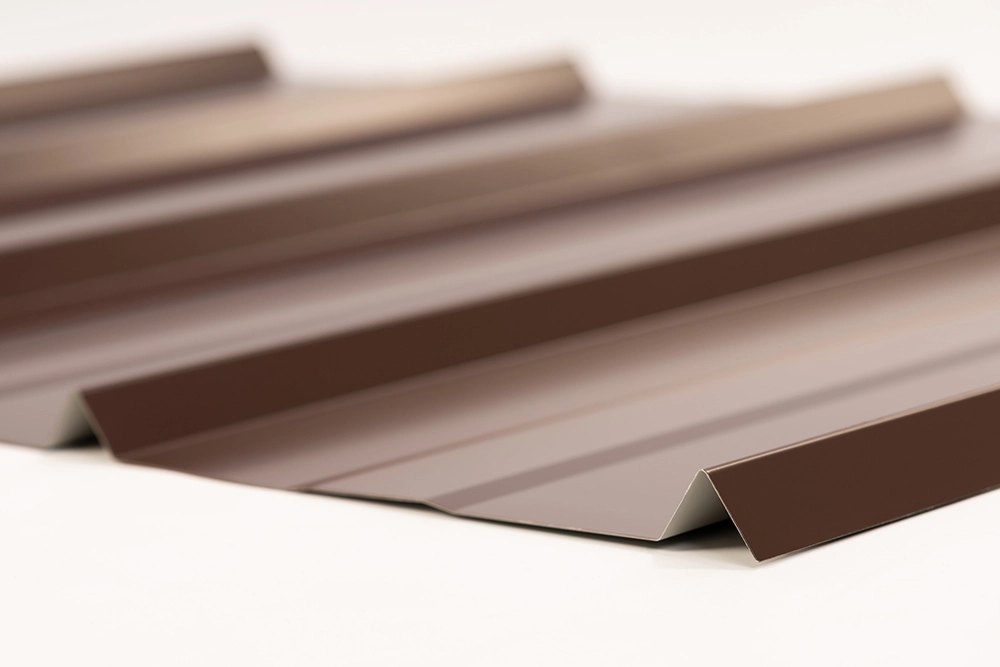

Profil JAFFA, je tvarovaný plech, ktorý sa vyrába valcovaním na tvárniacej linke.

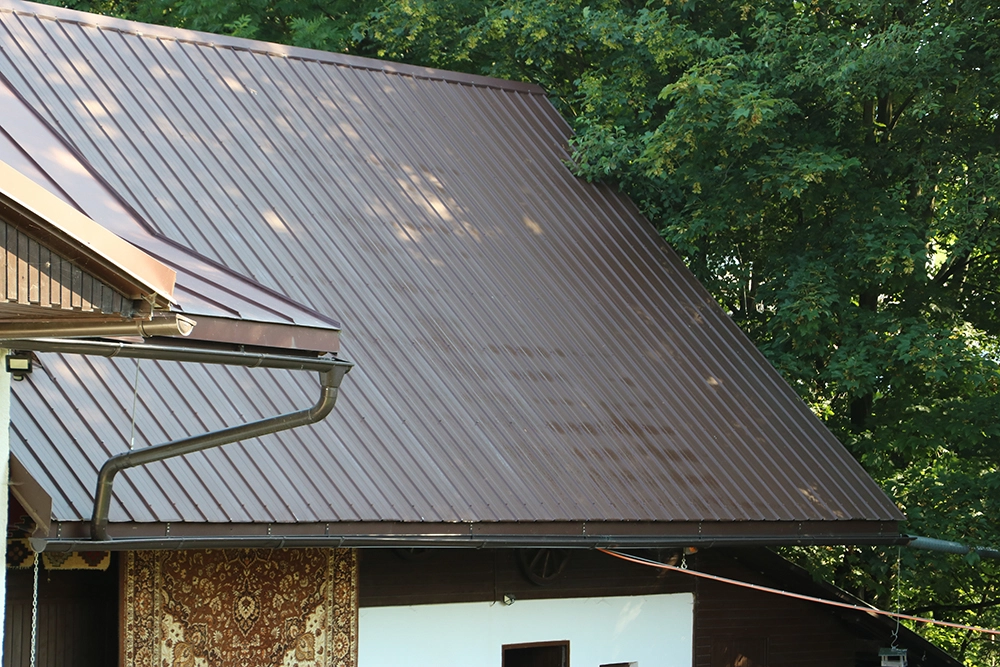

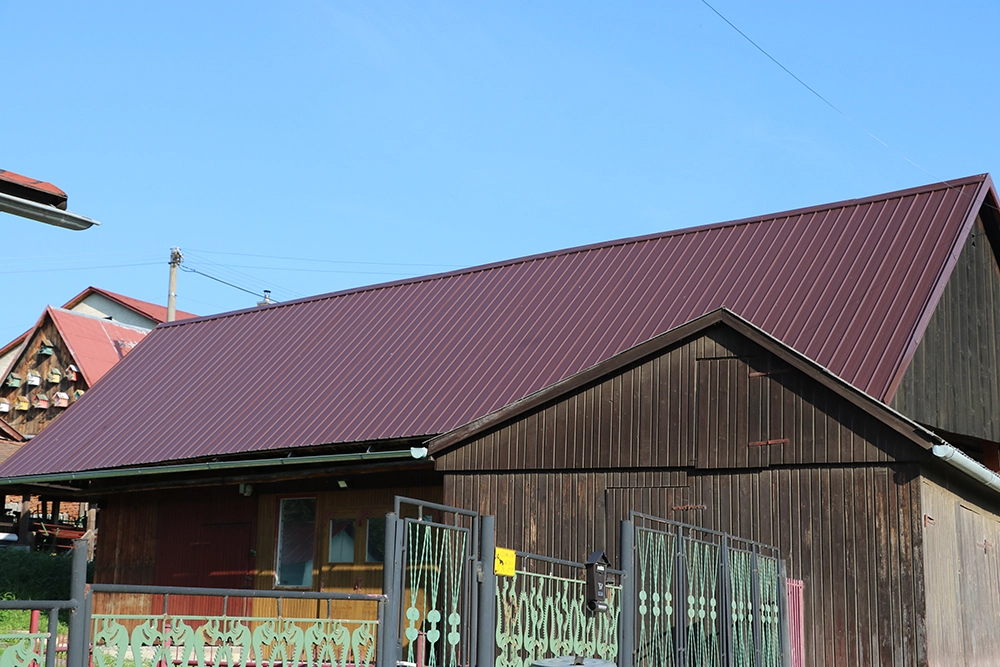

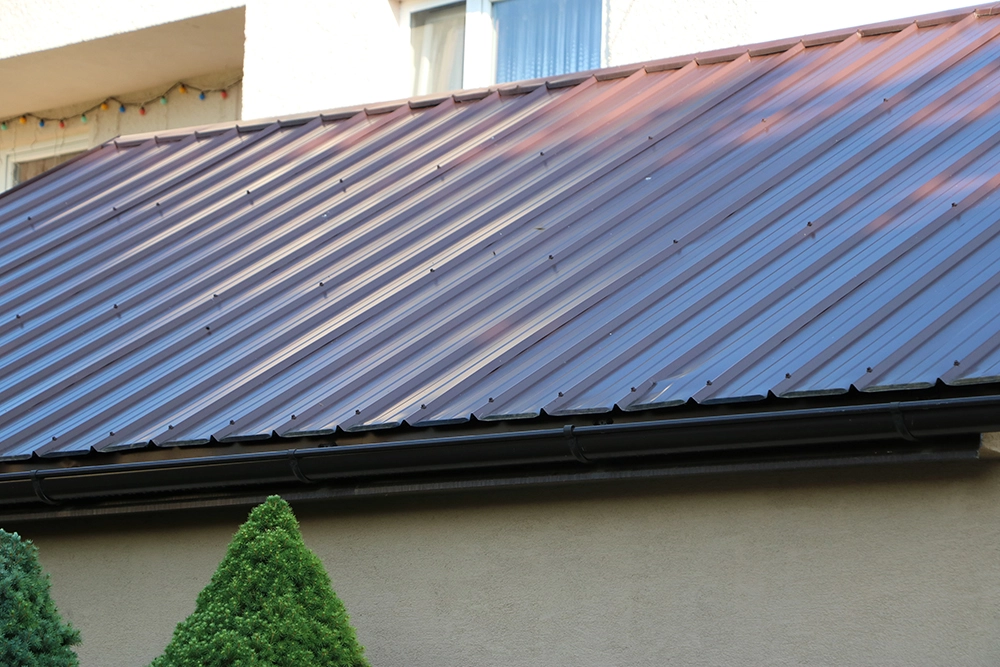

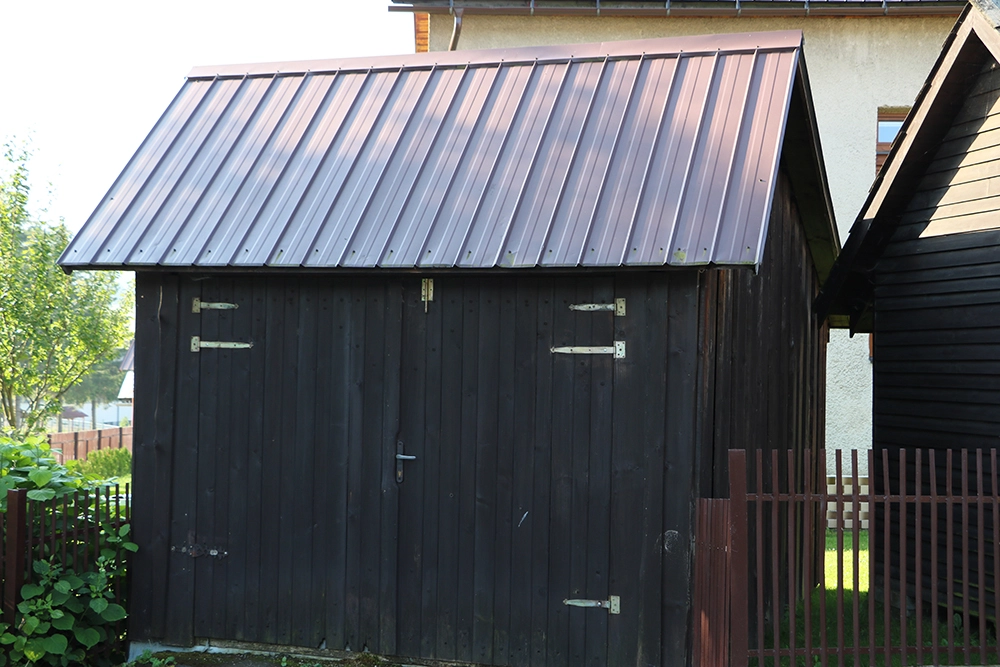

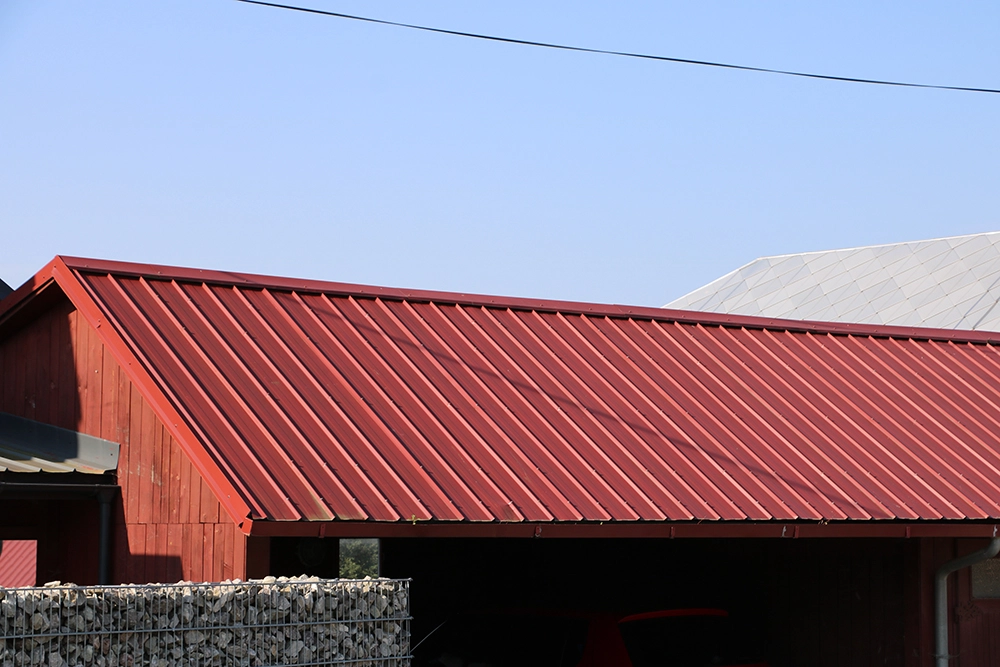

Táto krytina je vhodná na strechy, ploty, oplechovanie garáží, rekonštrukciu starších domov a iné. Vďaka nízkej váhe plechu na m2 a ľahkej manipulácii.
Je vhodná na minimálny sklon strechy ˂ 10°.

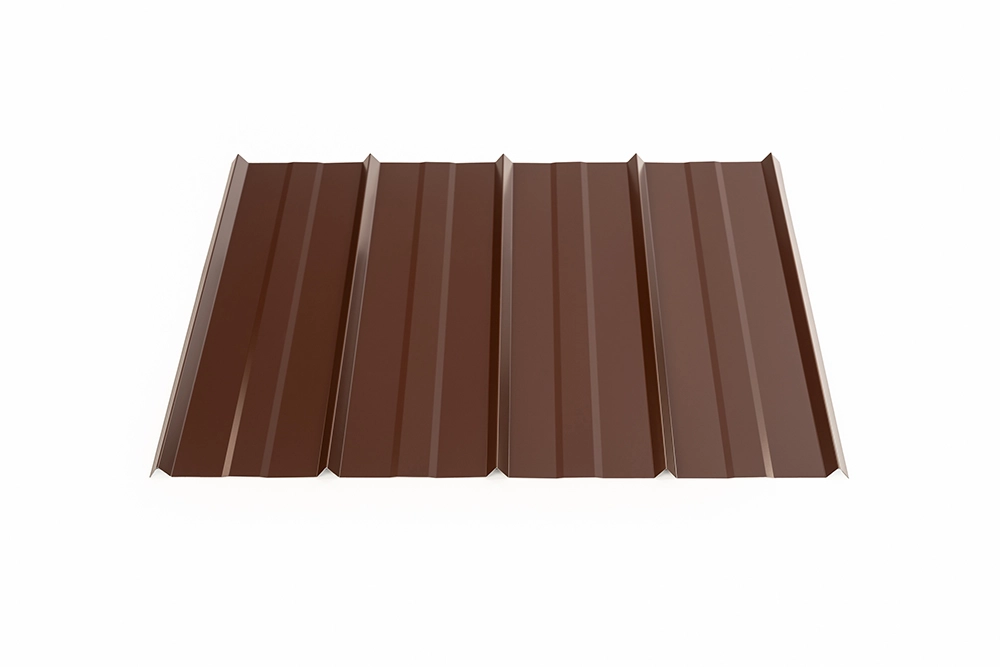

Celková krycia šírka profilu JF je 880 mm, výrobná šírka profilu JF je 1000 mm, výška profilu JF je 20 mm. Prevedenie môže byť s prelisom a bez prelisu.
Vyrábané dĺžky plechu sú od 500mm do 12 000mm, optimálna dĺžka pri manipulácii je do 6500mm.
TECHNICKÝ NÁKRES
TECHNICKÉ DETAILY
| Materiál |
Hrúbka (mm) |
Váha krytiny m2 (kg) |
Vstupná šírka (mm) |
Celková krycia šírka (mm) |
Dĺžka (mm) |
Latovanie (mm) |
Výška profilu (mm) |
Farby |
| Pozinkovaný plech profil JF LPL LESKLÝ | 0,50 | 4,56 | 1000 | 880 | 500 ÷ 12 000 | 300 | 20 | RAL 8017 |
| Pozinkovaný plech profil JF LPL MATNÝ (texturovaný) | 0,50 | 4,56 | 1000 | 880 | 500 ÷ 12 000 | 300 | 20 | RAL 7016 TXT |
| Pozinkovaný plech profil JF ZN | 0,55 | 5,02 | 1000 | 880 | 500 ÷ 12 000 | 300 | 20 | prírodný |
| Hliníkový plech profil JF AL LESKLÝ | 0,70 | 2,16 | 1000 | 880 | 500 ÷ 12 000 | 400 | 20 | RAL 7016, RAL 8017 |
| Hliníkový plech profil JF AL MATNÝ (texturovaný) | 0,70 | 2,16 | 1000 | 880 | 500 ÷ 12 000 | 400 | 20 | RAL 7016 TXT, RAL 8017 TXT |
Materiál
SPÔSOB MONTÁŽE
Štandardný spôsob laťovania je 300mm alebo 400mm od druhu plechu.
Prvá lata sa montuje 250mm od odkvapovej laty.
Typ laty je určený podľa osovej vzdialenosti krokiev a to následne:
60 cm = 3,8 x 3,8 cm; 80 cm= 3,8 x 5 cm; 90cm = 3,8 x 5 cm; 120cm = 5 x 5cm.
Krytina sa ukladá na laťovanie v pásoch vedľa seba a prichytáva sa samo reznými skrutkami s tesniacou podložkou ( 4,8 x 50 mm) v množstve 6 – 8 ks m2.
SYSTÉM KLAMPIARSKYCH PRVKOV
